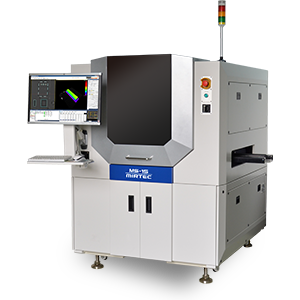

3D SPIMS-15PREMIUM 3D SPI FÜR SMT/HALBLEITERANWENDUNGEN
|

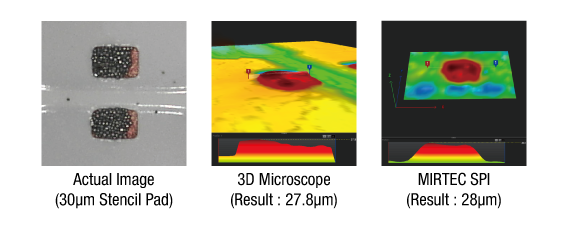

Produkteigenschaften0201-mm-Pad-InspektionsfähigkeitDurch dramatische Verbesserungen in Genauigkeit und Wiederholbarkeit durch S/W- und H/W-Innovationen kann der MS-11 Lötpaste auf Mini-LED-Chips mit einer Größe von nur 0201 mm und einer definierten Höhe von 30 μm präzise messen und inspizieren. ![]() 25MP Hochauflösende Kamera mit 4μm / 6μm Objektiv
MIRTEC hat ein Vision-System der nächsten Generation implementiert, das mit 4μm / 6μm-hochauflösenden Objektiven eine höhere Präzision und Stabilität bei der Inspektion gewährleistet. ![]() Größeres Sichtfeld (FOV)
Mit einem großen Sichtfeld (FOV) kann in einem einzigen Aufnahmevorgang ein größeres und klareres Bild erfasst werden, wodurch die Anzahl der erforderlichen Bilder reduziert wird. ![]() Telezentrisches Objektiv
Viele 3D-SPI-Systeme auf dem Markt verwenden konventionelle Objektive, die Bildverzerrungen verursachen. ![]() Verzerrungsfreies Inspektionssystem
Der Grad der Verformung oder Verdrehung einer PCB kann während der Inspektion berechnet und kompensiert werden. ![]() Dual Drive LinearmotorDas System ist mit einem doppelt angetriebenen Linearmotor ausgestattet, der eine Wiederholgenauigkeit bei der Prüfung auf Halbleiterniveau ermöglicht. ![]() Solder Repair System (Option)Das SRS (Solder Repair System) von MIRTEC repariert automatisch defekte Pads, die nach der Inspektion als ungenügend verlötet oder ohne Lötzinn identifiziert wurden, indem es einen in das optische System integrierten Lötspender verwendet. ![]() |
