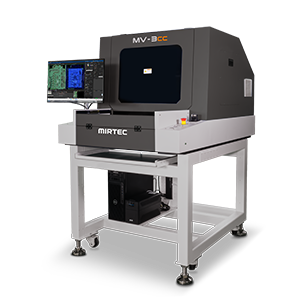

MV-3CC

Mit 70 mm Abstand oben und 100 mm unten lassen sich Leiterplatten mit hohen Bauteilen problemlos inspizieren.

Der wichtigste Aspekt der Beschichtungsprüfung ist die Erkennung von Blasen. Für höchste Präzision verfügt der MV-3CC über eine ultrahochauflösende 50-MP-Kamera mit 4-µm-Präzisionsobjektiv, die Blasen bis 30 µm zuverlässig erkennt.
Zusätzlich verbessert ein KI-Algorithmus die Prüfleistung kontinuierlich durch Lernen und steigert die Genauigkeit mit der Zeit.

Die MV-3CC nutzt UV-Beleuchtung aus drei Richtungen: niedriger Winkel, hoher Winkel und koaxial.
Eine einseitige UV-Beleuchtung kann durch Bauteilschatten oder zu geringe Lichtintensität Fehler übersehen.
Die Mehrwinkelbeleuchtung liefert klare Bilder und eine hochpräzise Fehlererkennung.

Unbeschichtete Bereiche an Chip-, Anschluss- oder Lötseiten sowie Spritzer, Blasen und Risse erkennt die hochauflösende 18-Megapixel-Seitenkamera zuverlässig.

Sensoren zur Messung transparenter Materialien wie Beschichtungen und Filme prüfen die Beschichtungsdicke auf Bauteilen und Leiterplatten.
