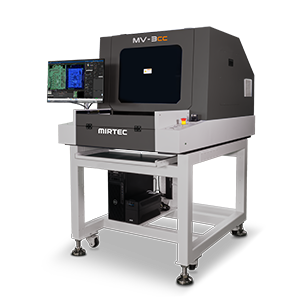

MV-3CC
AOI für konforme BeschichtungenMV-3CCWELTWEIT FÜHRENDE CCI-TISCHLÖSUNG
|
|
MV-3CC ist eine Benchtop-CCI-Lösung für hohe Variantenvielfalt und kleine Losgrößen. Sie prüft Abdeckung, Blasen und weitere Qualitätsmerkmale von Schutzbeschichtungen als Stand-alone-System. |
ProdukteigenschaftenOberer/unterer FreiraumMit einem Freiraum von 70 mm oben und 100 mm unten können auch Leiterplatten mit hohen Bauteilen problemlos geprüft werden.
30µm-MikroblasenprüfungDer wichtigste Aspekt der Beschichtungsprüfung ist die Blasenerkennung. Der MV-3CC erkennt mit einer 50-MP-Kamera und einem 4-µm-Präzisionsobjektiv Blasen bis 30 µm. Ein lernender KI-Algorithmus verbessert die Prüfleistung und Genauigkeit kontinuierlich.
3-winkliges UV-BeleuchtungssystemDie MV-3CC nutzt UV-Beleuchtung aus drei Richtungen: niedriger Winkel, hoher Winkel und koaxial. Eine einseitige UV-Beleuchtung kann durch Bauteilschatten oder zu geringe Lichtintensität Fehler übersehen. Die Mehrwinkelbeleuchtung liefert klare Bilder und eine hochpräzise Fehlererkennung.
18M-Seitenkamera für die seitliche Beschichtungsprüfung (Option)Unbeschichtete Bereiche an Chip-, Anschluss- oder Lötseiten sowie Spritzer, Blasen und Risse erkennt die hochauflösende 18-Megapixel-Seitenkamera zuverlässig.
Messung der Beschichtungsdicke (Option)Sensoren zur Messung transparenter Materialien wie Beschichtungen und Folien prüfen die Beschichtungsdicke auf Bauteilen und Leiterplatten.
|
